Вопрос: Как правильно настроить линию связи между блоком местного управления (БМУ) и пультом дистанционного управления (ПДУ) изделия АРМ-150МА?

Ответ: Ниже описан порядок проведения настройки линии связи БМУ-ПДУ (АРМ-150МА).

Конечной целью настройки является установка связи между ПДУ и БМУ. Этому соответствует надпись в экране диагностики ПДУ Связь: норма.

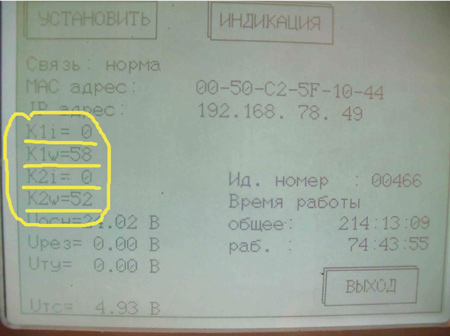

Фотография 1. Экран диагностики ПДУ

- Параметр Uту отображает значение среднего выходного напряжения телеуправления (ТУ).
- Параметр К1i отображает количество ошибок при приеме пакете телесигнализации (ТС) от БМУ. Необходимо добиться нулевого значения, т. е. отсутствия ошибок.
- Параметр К1w показывает условное значение уровня полезного входного сигнала в цифровом фильтре модема, параметр не критичен.
- Параметры К2i и К2w это аналогичные параметры сигнала ТУ, полученные от модема БМУ.

Примечание 1: В изделии АРМ-150МА применен следующий способ обмена «master-slave». ПДУ является «master» и первым передает сообщение ТУ на БМУ, после чего переводится в режим приема от БМУ ТС на 4-е секунды. Если ПДУ не принимает за это время сообщение ТС, он опять передает сообщение ТУ на БМУ. Если прием ТС состоялся успешно, то ПДУ передает сообщение ТУ, не дожидаясь окончания 4-х секунд.

БМУ находится постоянно в состоянии приема ТУ. Если прием ТУ от ПДУ состоялся, то БМУ передает сообщение ТС на ПДУ, после чего опять переводится в режим приема ТУ.

Примечание 2: ПДУ и БМУ имеют возможность блокировки автомата «master-slave» и принудительной установки режима на передачу – установкой замыкателя на XJ7.5, при этом формируется тон несущей частоты модема 2400Гц. Режима на прием - установкой замыкателя на XJ7.4.

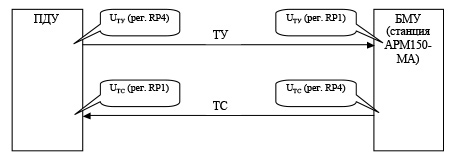

Блок схема регулировки уровней сигналов ТУ/ТС.

Ниже приводится метод настройки уровней сигналов ТУ/ТС с использованием тестовых режимов.

1. Установка уровня выходного сигнала ТУ на ПДУ.

1.1. Замыкатели на XJ1 и XJ6 должны быть установлены в положение 1-2 (см. Р267-330-100 Э3 «Плата связи ПДУ»).

На фотографиях они установлены в положение 2-3!!!

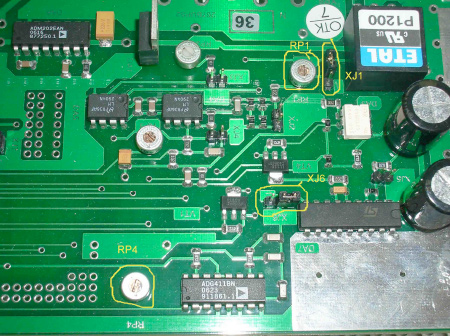

Фотография 2. Пояснение к установке замыкателей на плате связи Р267-330-100

1.2. Установить режим «только передача» установкой замыкателя XJ7.5. Перезапустить питание ПДУ.

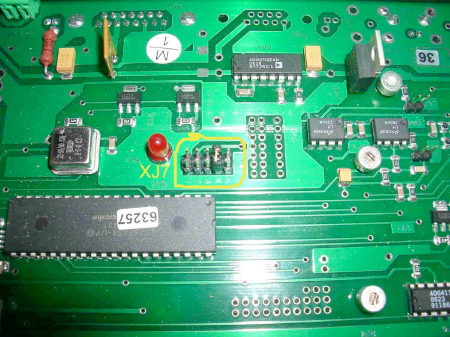

Фотография 3. Пример блокировки автомата «master-slave» и установки режима «только прием (XJ7.4)» на плате связи Р267-330-100.

1.3. Проконтролировать уровень сигнала передачи (ТУ) на экране диагностики ПДУ. Параметр UТУ должен находиться в пределах 8…11В. При необходимости провести регулировку с помощью RP4. Измерение производится в контрольной точке XJ5.

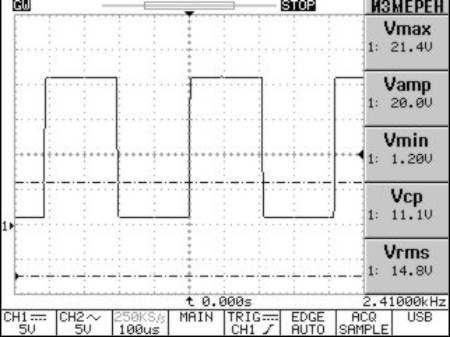

Рисунок 1. Сигнал ТУ в контрольной точке XJ5

2. Установка уровня входного сигнала ТУ на БМУ.

2.1. Замыкатели на XJ1 и XJ6 должны быть установлены в положение 1-2 (см. Р267-122-100 Э3 «Плата связи БМУ»). На фотографиях они установлены в положение 2-3!!!

2.2. Перевести БМУ в режим приема тест-сигнала, установив замыкатель на XJ7.4 платы связи БМУ. Перезапустить питание.

2.3. Проконтролировать уровень сигнала (ТУ) на экране диагностики БМУ. На плате связи БМУ установить с помощью RP1 Uту в пределах 4,0…4,5 В. Измерение сигнала производится после входного усилителя в контрольной точке XJ4.

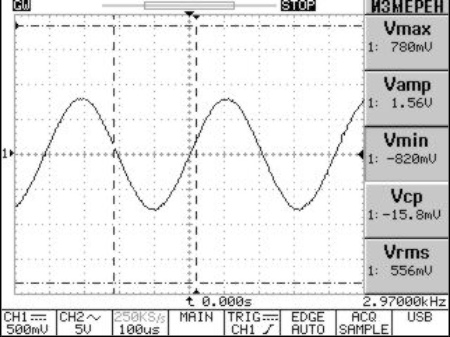

Рисунок 2. Контрольная точка XJ2. Тест-сигнал ТУ перед входным усилителем при эквиваленте линии на 10км.

Если регулировки RP1 не хватает, то установить максимально возможное на RP1 и добавить уровень с помощью RP2.

3. Установка уровня выходного сигнала ТС на БМУ.

3.1. Перевести БМУ в режим передачи тест-сигнала, установив замыкатель на XJ7.5 платы связи БМУ. Перезапустить питание.

3.2. Проконтролировать уровень сигнала передачи (ТС) на экране диагностики БМУ. Параметр Uтс должен находиться в пределах 8…11В. При необходимости провести регулировку с помощью RP4.

4. Установка уровня входного сигнала ТС на ПДУ.

4.1. Перевести ПДУ в режим приема тест-сигнала, установив замыкатель на XJ7.4 платы связи ПДУ. Перезапустить питание.

2.3. Проконтролировать уровень сигнала (ТС) на экране диагностики ПДУ. На плате связи ПДУ установить с помощью RP1 Uтс в пределах 4,0…4,5 В. Если регулировки RP1 не хватает, то установить максимально возможное на RP1 и добавить уровень с помощью RP2.

5. Установка необходимых уровней сигнала окончена. Снять замыкатели с XJ7 БМУ и ПДУ. Перезапустить питание на БМУ и ПДУ.
